「KURO」は、世界初のback-illuminated を搭載したCMOS（sCMOS）カメラです。
●紫外200～250nmで高い量子効率
●固定パターンノイズの低減
●高速、低ノイズなフレームレート
●ピクセル上のマイクロレンズ無
●大きなピクセルと広いダイナミックレンジ
●柔軟なトリガーモード
●分光器と接続が可能、分光分析に最適
●強力な64ビットLightFieldソフトウェア
|
 高感度QE
固定パターンノイズの低減
最新のsCMOS製作技術と最適化されたエレクトロニクスの採用により、優れたノイズプロファイルを備えています。
高速かつ低読み出しノイズな高速フレームレート
| 解像度 |
フレームレート
fps(12bit/16bit) |
| 2048 x 2048 |
～25（16bit） |
| 1200 x 1200 |
82 / 41 |
| 1200 x 512 |
192 / 96 |
| 1200 x 256 |
384 / 192 |
| 1200 x 128 |
768 / 384 |
| 1200 x 64 |
1536 / 768 |
| 1200 x 32 |
3072 / 1536 |
ピクセル上にマイクロレンズはありません。
「KURO」は、従来のfront-illuminated sCMOSカメラとは異なり、光がセンサ表面に対して垂直でない任意の角度で入射するときにQEを著しく低下させる”マイクロレンズ”がありません。
大きなピクセルと広いダイナミックレンジ
KUROのセンサーのピクセルピッチは11μm2と、前世代のsCMOSセンサーよりも2.8倍多くの光をキャプチャする事が可能です。各ピクセルは80,000エレクトロンの大きなフルウェルも扱うことができ、優れたダイナミックレンジが可能です。

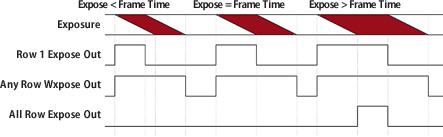

柔軟なトリガーモード
強力な64ビットLightFieldソフトウェア
LightFieldを利用する事で、簡単に制御が出来、
無数のイメージングや分光実験を行うことができます。
※オプション
分光機と接続が可能です
 KUROカメラは読取りノイズが低く、ソフトウェアビニングがサポートされているため、高速分光アプリケーションに最適です。
アプリケーション
・フォトルミネッセンス分光
・ハイパースペクトルイメージング
・天文学
・量子ドットイメージング
・蛍光分光法
| 項目 |
KURO 1200B |
KURO 2048B |
| 素子 |
1200 x 1200 back-illuminated
scientific CMOS |
2048 x 2048back-illuminated scientific CMOS |
| 素子エリア |
13.2 x 13.2 mm |
22.53 x 22.53 mm |
| ダイナミックレンジ |
12 bit , 16 bit |
16 bit only |
| フレームレート |
41 fps / 16 bit , 82 fps / 12 bit |
~25 fps / 16 bit |
| 素子サイズ |
11 x 11 µm |
| 素子ファクター |
100% |
| 電荷容量 |
80,000 e- |
| Window |
Single window in the optical path , UV-grade fused silica |
| 読み出しノイズ |
1.3 e- rms (median) , 1.5 e- rms |
| 読み出しモード |
ローリングシャッター、グローバルシャッター |
| ビニング |
ソフトウェアビニング |
| インターフェース |
High-speed USB 3.0, PCI Express |
| トリガーモード |
Start on single trigger , readout per trigger |
| TTLアウトプット |
EXPOSE (first row, any row, all rows) , READOUT , READY , SHUTTER OUT |
| 冷却温度 |
–10°C (空冷) , –25°C (水冷) |
| ファンコントロール |
ソフトウェアで選択可能 |
| 暗電流ノイズ |
1.9 e-/p/s @ –10°C , 0.7 e-/p/s @ –25°C |
| ソフトウェア |
Princeton Instruments LightField (optional)
LabVIEW (National Instruments) and MATLAB (MathWorks) supported via automation |
| SDK |
PICam (available for free) |
| 対応OS |
Microsoft® Windows® 7/8/10 (64 bit) |
| 動作温度 |
0°C to 30°C , 80% RH non-condensing |
| レンズマウント |
C-mount (standard)
C-to-spectrometer mount (optional) C-to-F mount (optional) |
F-mount (standard)
C-to-spectrometer mount (optional) C-mount (optional) |
| サイズ/重量 |
L x W x D: 6.15” (156.2 mm) x 4.04”(102.6 mm)
x 4.04” (102.6 mm)
3.8 lbs (1.7 kg) |
L x W x D: 7.30” (185.4 mm)
x 4.04”(102.6 mm)
x 4.04” (102.6 mm)
3.8 lbs (1.7 kg) |
英文データ Princeton Instruments
|
