pylonワンボディー液体窒素冷却CCD検出器「PyLon」(パイロン)
コントローラ不要のワンボディー型デザインとして液体窒素冷却モデルが リリースされました。
ボディーに搭載するGigEインターフェースから直接コンピュータへ接続可能です。
64ビット版 Light Field ソフトウェア対応でノートPCからの操作も可能です。 32ビット版WinSpec32 も対応しています。
4MHzのAD搭載でカスタム設定で最速2000スペクトル/秒を可能にしました。
高感度・低ノイズの従来仕様を基礎に、コントローラ無しのワンボディー化GigE インターフェースによる64&32ビットへの対応、さらにはデータ転送の高速化も実現しました。多種のCCDラインナップから1340x400と100素子ですが、各素子には独自開発のeXcelon 技術を含め5種類の特徴を持つ素子の選択肢を備えています。
4MHz の転送速度で、2KHzのレーザーとの同期スペクトル測定など新たな展開をご提供いたします。
測定光の強弱に対応する、Low Noise モードとHigh Capacity モード設定その中で16ビット・ダイナミックレンジをフル活用する合計6つのゲイン設定最適化されたエレクトロニクス搭載によるリードノイズの低減化など、既存のテクノロジーに更なる進化を搭載しています。

excelon

spectroscopy QE curves

このページのコンテンツには、Adobe Flash Player の最新バージョンが必要です。

Adobe Flash Player を取得



pylon


・1024×1素子 1.7μm、2.2μm 2モデル

・液体窒素冷却 -100℃冷却

・最速6.5KHzのスペクトル繰り返し

・最速20μ秒のシフト速度

・低ノイズモードと高電荷容量モードの
 切り替え可能

 (High Gain / Low Gain)








excelon

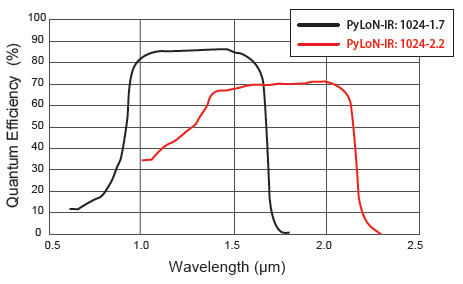

Quantum Efficiency(%)
IRQE


仕様一覧

Model Imaging
Array
Pixel Size Sensor Type Peak
QE*
100B 1340 x 100 20 x 20 µm B/I
95%
100B eXcelon B/I
95%
100BR B/I DD
95%
100BR_eXcelon B/I DD
98%
100F F/I
47%
400B 1340 x 400 B/I
95%
400B eXcelon B/I
95%
400BR B/I DD
95%
400BR_eXcelon B/I DD
98%
400F F/I
47%
2KB 2048 x 512 13.5 x 13.5 µm B/I
95%
2KB_eXcelon B/I
95%
2KBUV B/I UV
67%
2KF F/I
47%
256E 1024 x 253 26 x 26 µm F/I open electrode
55%
256BR 1024 x 252 26 x 26 µm B/I DD
95%
PyLon-IR 1024 x 1 25 x 500 µm Iinear Photodiode array
88%
