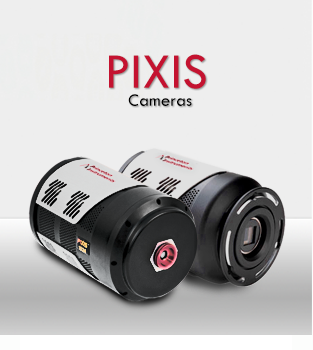

 PIXIS(ピクシス) シリーズ
極微弱光用 世界最高級電子冷却CCD検出器

コンパクトなボディに-80℃完全電子冷却(水冷補助不要)の低ノイズCCD検出器です。
107mm(直径)×164mm(奥行き)のコンパクトボディに、2MHzと100KHzの2つの16ビットAD変換機とエレクトロニクスを内蔵し、シングルボディから USB2接続によるデータ転送、データ解析処理を実現しました。素子フォーマットは1340×100、1340×400、512×512、1024×1024、2048×512、1024×256、2048×2048素子で、7機種27種類の世界最高級CCD検出器です。量子効率グラフに示される感度分布のほかに、可視域での量子効率を損なわない有機材のUVコーティングも可能です。
新型バックイルミネイト型+エタロニング対応デバイスの“eXcelon”は、広域検出で最適なパフォーマンスを提供する画期的新デバイスです。
excelon



豊富なCCD素子のラインナップ USB2.0インターフェース
ノートパソコンからもコントロール可能
(Plug & Playにより簡単に装置を認識します)
メタルシールド技術により
ライフタイムバキュームで-80℃を達成
Dualアンプを低ノイズモードと
高容量モードを切り替えて
広いアプリケーションの適用
微弱光ラマン分光・蛍光発光分光の用途に最適



用途に応じた効率の選択と6段階の測定ゲイン設定

デュアルランプ

PIXISシリーズは、高量子効率に加えて、ある特定の波長領域のARコートを適用することでさらに感度の高い製品を選択可能です。また微弱光用に高感度モードと吸収測定等向け高電荷容量モードをソフトウェアにて切り替えられる仕様になっています。
さらに各モードでゲイン設定が3段階ありますので微弱光のみのときと、微弱光と大きなピークの混在する場合の両方をより高いS/Nで測定できます。



PIXS仕様一覧
分光分析用
Model Imaging Array Sensor Type Pixel Size
Dark current
e-/p/sec

100F 1340x100 F/I 20 x 20 µm
0.0008

















catalog

100B_eXcelon 1340x100 B/I 20 x 20 µm
0.001
100B 1340x100 B/I 20 x 20 µm
0.001
100BR eXcelon 1340x100 B/I / DD 20 x 20 µm
0.03
100BR 1340x100 B/I / DD 20 x 20 µm
0.03
400F 1340x400 F/I 20 x 20 µm
0.008
400B_eXcelon 1340x400 B/I 20 x 20 µm
0.001
400B 1340x400 B/I 20 x 20 µm
0.001
400BR_eXcelon 1340x400 B/I / DD 20 x 20 µm
0.03
400BR 1340x400 B/I / DD 20 x 20 µm
0.03
2KB_eXcelon 2048x512 B/I 13.5 x 13.5 µm
0.001
2KB 2048x512 B/I 13.5 x 13.5 µm
0.001
2KBUV 2048x512 B/I UV 13.5 x 13.5 µm
0.001
256E 1024x256 F/I OE 26 x 26 µm
0.003
256BR 1024x252 B/I OE 26 x 26 µm
0.2

画像解析用
Model Imaging Array Sensor Type Pixel Size
Dark current
e-/p/sec

1024F 1024x1024 F/I 13 x 13 µm
0.0002





catalog

1024B_eXcelon 1024x1024 B/I 13 x 13 µm
0.0004
1024B 1024x1024 B/I 13 x 13 µm
0.0004
1024BR_eXcelon 1024x1024 B/I DD 13 x 13 µm
0.02
1024BR 1024x1024 B/I DD 13 x 13 µm
0.02
F/I - Front Illuminated、 B/I - Back Illuminated、 DD - Deep Depletion
UV - UV Enhanced、 OE - Open Electrode



量子効率グラフ
